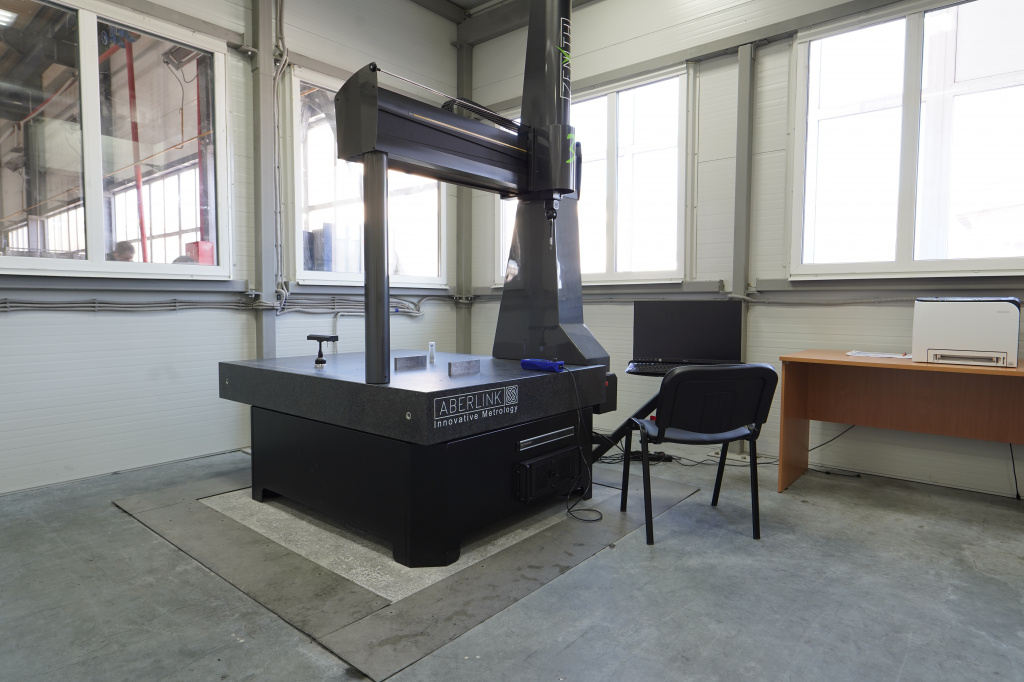

Была приобретена и смонтирована контрольно измерительная машина Aberlink ZENITH 3

Была приобретена и смонтирована контрольно измерительная машина Aberlink ZENITH 3

Дополнительные технические характеристики КИМ

Наименование параметра	Значение
Параметры электропитания	Напряжение (220±22) В переменного тока Частотой (50±1) Гц, потребляемая мощность не более 1,5 кВт
Заземление	Не требуется (ГОСТ 12.1.030-81)
Зануление	Через нулевой защитный рабочий контакт розетки питающей сети (ГОСТ 12.1.030-81)
Условия эксплуатации: - диапазон температуры окружающего воздуха, С°; - диапазон относительной влажности окружающего воздуха, %; - диапазон атмосферного давления, кПа	От 18 до 22 От 40 до 70 От 84,0 до 106,7
Фокусное расстояние видеокамеры, мм	От 125 до 1000
Поле обзора видеокамеры, мм	От 9,5 до 125
Размер пикселя видеокамеры, мкм	От 4,8 до 48
Примечание При давлении 100 кПа, при температуре 20 С и относительной упругости паров 0,6 (60%). В диапазоне частот 3,5 .... 90 Гц. При превышении опционально доступны антивибрационные пневматические опоры.

Метрологические характеристики КИМ AZIMUTH.

Наименование характеристики и единицы измерений		Значение характеристики
		Zenith 3 1000	Zenith 3 1500	Zenith 3 2000	Zenith 3 2500	Zenith 3 3000
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z		0-1000 0-1000 0-600; 0-800	0-1000 0-1500 0-600; 0-800	0-1000 0-2000 0-600; 0-800	0-1000 0-2500 0-600; 0-800	0-1000 0-3000 0-600; 0-800
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - контактный датчик TP20; - контактный датчик TP200; - контактный датчик SP25;		± (2,7 +L/250) ± (2,6 +L/250) ± (2,4 +L/250)
Разрешение, мкм	0,5
